Gebäudethermografie

Thermografie von Wohngebäuden bereits ab 129 € zzgl. Mwst.

Thermografie - Gebäudethermografie

schon ab 129 € zzgl. Mwst.

Gebäude-Thermografie ab 129 € zzgl. Mwst.

Wärmebrücken finden

Mit der Wärmebildkamera kann ich Wärmebrücken in ihrem Gebäude lokalisieren. Wärmebrücken sind einzelne Bereiche wie beispielsweise Außenwandecken, auskragende Balkonplatten, Sockelanschlüsse, Rollladenkästen um nur einige zu nennen. An diesen Stellen ist die Oberflächentemperatur niedriger. Schimmelpilz kann sich bilden.

Dämmfehler lokalisieren

Bei Einblasdämmungen besteht die Gefahr, dass sich die Dämmung nach einiger Zeit absetzt. Dadurch entstehen häufig ungedämmte oder wenig gedämmte Bereiche. Gerade an diesen Stellen bildet sich häufig ein Schimmelpilzausfall. Mit der Gebäudethermografie ist es möglich gedämmt Bereiche zerstörungsfrei zu kontrollieren.

Zugluft aufdecken

Zugluft entsteht häufig an undichten Fenstern oder Rollladenkästen. Aber auch an nicht richtig dicht schließenden Haustüren. Diese Undichtigkeiten beeinträchtigen die Wohnqualität oft sehr stark. Mit der Thermografiekamera ist es möglich diese Undichtigkeiten problemlos sichtbar zu machen. Fenster können gezielt nachjustiert werden.

Wärmebrücken finden

Mit der Wärmebildkamera kann ich Wärmebrücken in ihrem Gebäude lokalisieren. Wärmebrücken sind einzelne Bereiche wie beispielsweise Außenwandecken, auskragende Balkonplatten, Sockelanschlüsse, Rollladenkästen um nur einige zu nennen. An diesen Stellen ist die Oberflächentemperatur niedriger. Schimmelpilz kann sich bilden.

Dämmfehler lokalisieren

Bei Einblasdämmungen besteht die Gefahr, dass sich die Dämmung nach einiger Zeit absetzt. Dadurch entstehen häufig ungedämmte oder wenig gedämmte Bereiche. Gerade an diesen Stellen bildet sich häufig ein Schimmelpilzausfall. Mit der Gebäudethermografie ist es möglich gedämmt Bereiche zerstörungsfrei zu kontrollieren.

Zugluft aufdecken

Zugluft entsteht häufig an undichten Fenstern oder Rollladenkästen. Aber auch an nicht richtig dicht schließenden Haustüren. Diese Undichtigkeiten beeinträchtigen die Wohnqualität oft sehr stark. Mit der Thermografiekamera ist es möglich diese Undichtigkeiten problemlos sichtbar zu machen. Fenster können gezielt nachjustiert werden.

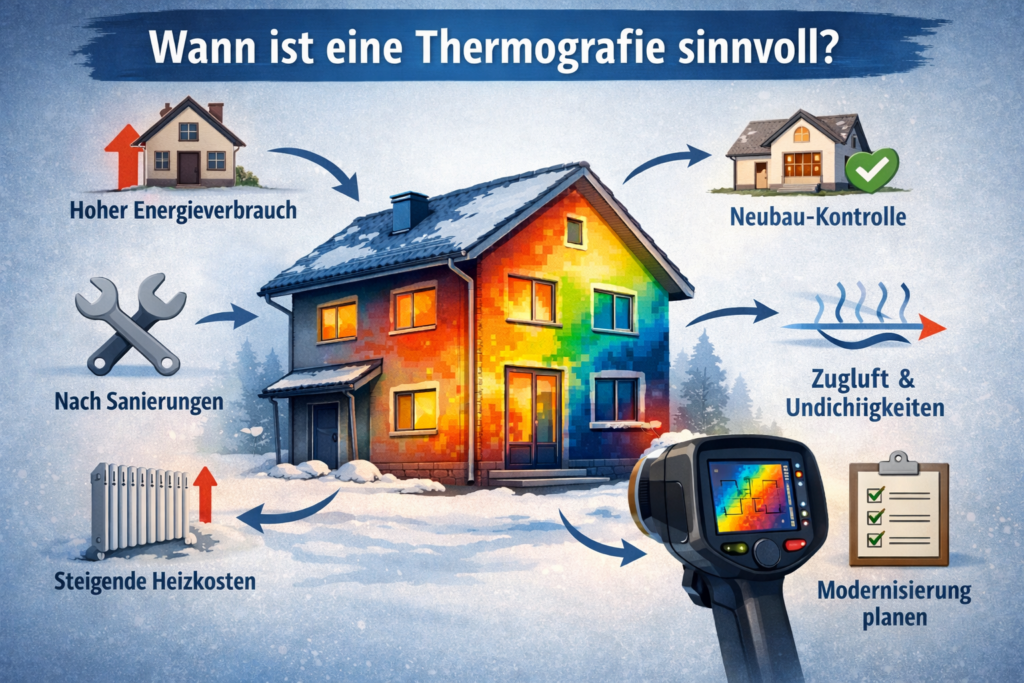

Einsatzgebiete der Bauthermografie

In meiner langjährigen Ausübung in der Gebäudethermografie werde ich immer wieder mit verschiedenen Fragen konfrontiert. Auch muss ich feststellen , dass das Einsatzgebiet der Wärmebildkamera sehr häufig falsch eingeschätzt wird.

In meinem nachstehend Artikel habe ich versucht, diese Fragen zu beantworten und die Mißverständnisse zu beseitigen.

Wenn Sie gerne persönlich mit uns Kontakt aufnehmen möchten können Sie uns schnell und einfach Ihr Anliegen schicken. Wir werden uns schnellst möglich mit Ihnen in Kontakt setzten.

+49 (0) 9281 470 327

Falls Sie Fragen oder eine persönliche Beratung wünschen, rufen Sie einfach an! Wir helfen Ihnen gerne.

m.schneider@ebs-hochfranken.de

Schreiben Sie uns gerne eine E-Mail mit persönlichen Anregungen oder Problemen.

Inhaltsverzeichnis der Gebäudethermografie

Allgemeine Informationen zur Bauthermografie

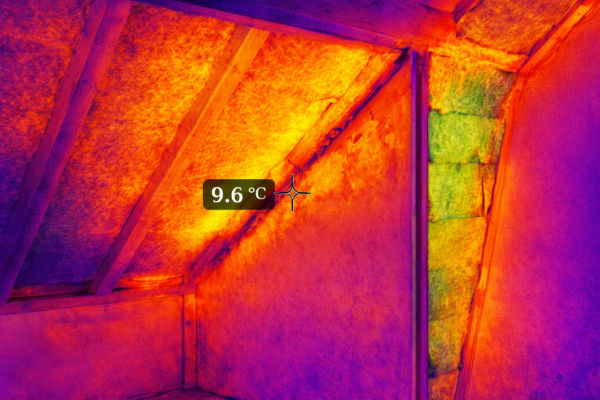

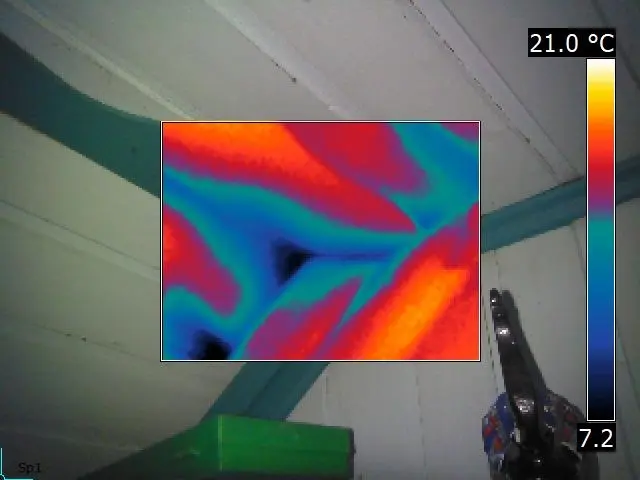

Thermografie eines ausgebauten Dachgeschosses, Energieberater Hof, Erlangen Nürnberg

Wärmebrücke in Dachschräge

Die Wärmebildkamera setze ich in unterschiedlicher Weise ein. Die Anwendungsgebiete sind dabei ebenfalls sehr vielfältig. Mit einer Thermografiekamera lassen sich Leckagen und die Luftdichheit in der Gebäudehülle frühzeitig lokalisieren, dokumentieren und dann beheben. Bevor diese sich verschlimmern und ihre Reparatur hohe Kosten verursacht.

Verwertbare und aussagekräftige Außenaufnahmen erstelle ich für Einfamilienwohnhäuser und Zweifamilienwohnhäuser. Im Gegensatz zu Innenaufnahmen spielen Außenaufnahmen allerdings nur eine untergeordnete Rolle.

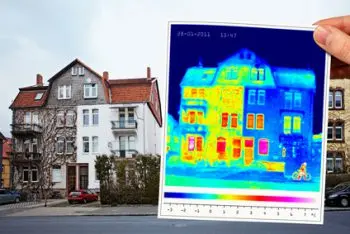

Gebäudethermografie Mehrfamilienwohnhaus, Energieberater Thermografie, Hof, Nürnberg Erlangen

Außenaufnahme, links gedämmt

Dementsprechend lokalisiere ich mit Hilfe der Gebäude-Thermografie Schwachstellen und Wärmebrücken in der Gebäudehülle ihres Gebäudes. Die Wärmeverluste (Strahlung) die durch die Wärmebildkamera sichtbar werden, sind zusätzlich von einem Experten für Thermografie zu erläutern. Zur richtigen Interpretation der Bilder sind natürlich die Meßprameter, wie Temperatur, Wärmestrahlung und Reflexion korrekt einzustellen.

Am wichtigsten ist die mündliche Erläuterung der Bilder vor Ort. Ohne einer Erläuterung sind die Bilder meiner Meinung nach wertlos. Die gewonnen Erkenntnisse zeige ich Ihnen direkt am Objekt.

Überdies decke ich an windreichen Tagen Undichtigkeiten an den Fenstern und Türen auf. Aber auch an windstillen Tagen kann ich unter Einsatz eines Blower Door Gerätes einen künstlichen Unterdruck im Gebäude erzeugen. Damit kann ich zusätzlich Leckagen in der Luftdichtheitschicht in der Gebäudehülle aufdecken.

Gebäudethermografie Mehrfamilienwohnhaus, Energieberater Thermografie, Hof, Nürnberg Erlangen

Außenaufnahme, links gedämmt

Dementsprechend lokalisiere ich mit Hilfe der Gebäude-Thermografie Schwachstellen und Wärmebrücken in der Gebäudehülle ihres Gebäudes. Zur richtigen Interpretation der Bilder sind natürlich die Meßprameter, wie Temperatur, Wärmestrahlung und Reflexion richtig einzustellen.

Am wichtigsten ist die mündliche Erläuterung der Bilder vor Ort. Ohne dieser Erläuterung sind die Bilder meiner Meinung nach wertlos. Die gewonnen Erkenntnisse zeige ich Ihnen direkt am Objekt.

Energieausweis, Gebäudethermografie Mehrfamilienwohnhaus, Energieberater Thermografie, Hof, Nürnberg Erlangen

Ungedämmte Heizleitungen in Wand

Als Thermograf bin ich für Privatkunden genauso wie für Geschäftskunden regional in Oberfranken, Mittelfranken, Unterfranken, Oberpfalz sowie in Sachsen und Thüringen tätig. Vor allem im Raum Hof, Nürnberg und Erlangen bin ich regelmäßig tätig.

Oft kann ich mehrere Untersuchungen zusammenlegen, so dass die Fahrtkosten entsprechend niedrig ausfallen.

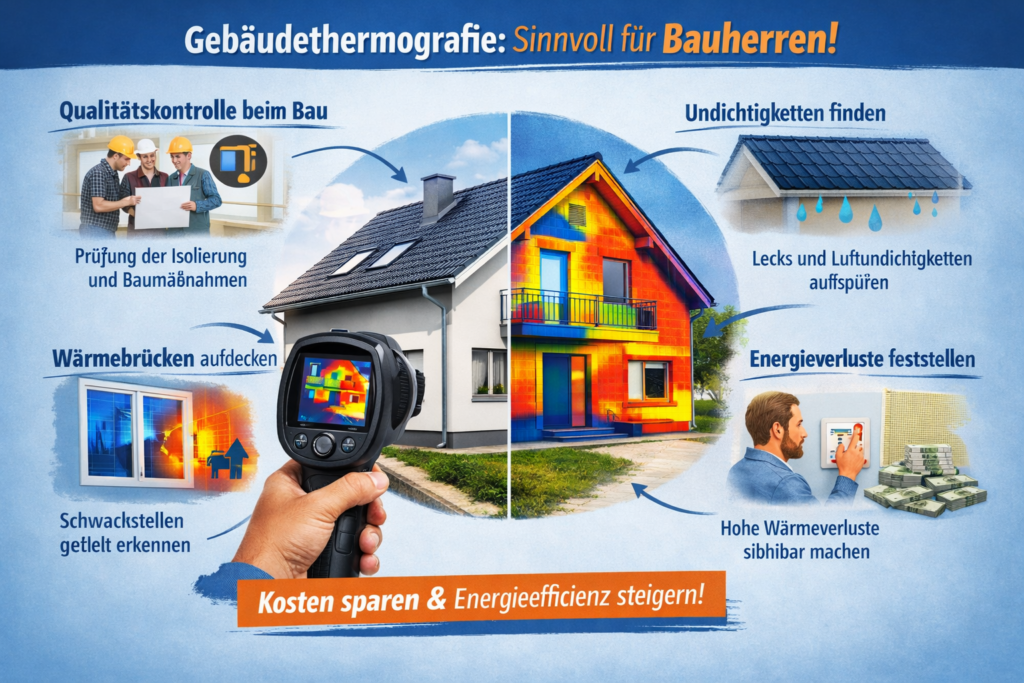

Nutzen der Bauthermografie

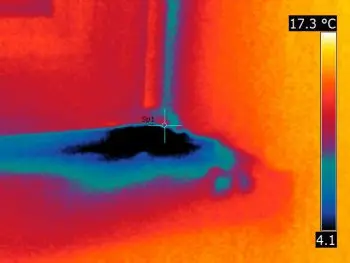

Gutacher Schimmel, Fensteranschluss Thermografie, Gebäudethermografie, Hof Nürnberg Thermograf

Zugluft an Haustüre

Der Schwerpunkt meiner Dienstleistung in der Thermografie liegt vor allem im Beurteilen von Außenbauteilen hinsichtlich energetischer Schwachpunkte und Wärmebrücken. Zu meinem Kundenkreis gehören Privatkunden genauso wie Geschäftskunden. Sofern die Temperaturunterschiede zwischen Innen- und Außentemperatur ausreichend groß sind, kann ich Bürogebäude genauso wie Lagerhallen und Wohnräume oder Wohngebäude untersuchen. Undichtigkeiten in der Luftdichtigkeitsschicht lassen sich ebenfalls feststellen.

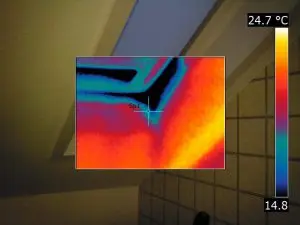

Dachfenster Thermografie, Fensterleibung, Energieverluste Nürnberg Hof Fürth

Leckage in Dampfbremse

Abhängig von der Aufgabenstellung erstelle ich von ihrem Gebäude ein ausführliches Thermografiegutachten. Daraus können Sie noch Jahre später Erkenntnisse entnehmen. Die Außenhülle durchleuchte ich mit der Infrarotkamera und mache somit Wärmelecks in der Hüllfläche grafisch sichtbar. Die Ergebnisse der Thermografie fasse ich daraufhin in einem schriftlichen Gutachten zusammen. Sind die Wärmelecks einmal festgestellt, ist es in der Regel ein Einfaches diese zu sanieren.

Vor Ort zeige ich ihnen die Schwachstellen an den Bauteilen und gebe Lösungsvorschläge zur Sanierung. Mit der Thermografie spüre ich ebenso Unregelmäßigkeiten im Heizungssystem auf. Häufig werden einzelne Räume zu warm oder bleiben kalt. Mit der Thermofrafiekamera decke ich die Ursachen hierfür auf. Selbstverständlich können die Ergebnisse auch in einen Energieberatungsbericht einfließen.

Dachfenster Thermografie, Fensterleibung, Energieverluste Nürnberg Hof Fürth

Leckage in Dampfbremse

Abhängig von der Aufgabenstellung erstelle ich von ihrem Gebäude ein ausführliches Thermografiegutachten. Daraus können Sie noch Jahre später Erkenntnisse entnehmen. Die Außenhülle durchleuchte ich mit der Infrarotkamera und mache somit Wärmelecks in der Hüllfläche grafisch sichtbar. Sind die Wärmelecks einmal festgestellt, ist es in der Regel ein Einfaches diese zu sanieren.

Vor Ort zeige ich ihnen die Schwachstellen an den Bauteilen und gebe Lösungsvorschläge zur Sanierung. Selbstverständlich können die Ergebnisse auch in einen Energieberatungsbericht einfließen.

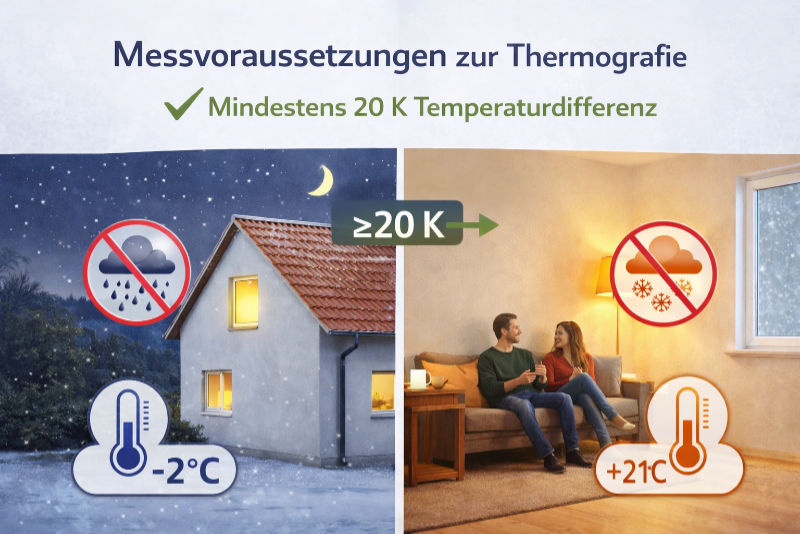

Messvoraussetzungen für die Thermografie

Gebäudethermografie Mehrfamilienwohnhaus, Energieberater Thermografie, Hof, Nürnberg Erlangen

Grundvoraussetzung ist, dass ein ausreichender Temperaturuntschied von 10-15 Kelvin zwischen Innentemperatur und Außentemperatur ansteht. Weiterhin muss der Wärmestrom von innen nach außen gleichmäßig sein. Das bedeutet, dass die Heizkörper oder Fußbodenheizung am Tag zuvor in allen Räumen aufgedreht werden müssen. Für die Thermografie von Außenfassaden beträgt die optimale Raumtemperatur 24°C. Das wird erreicht, wenn in allen Räumen die Heizflächen wenigstens für 24 Stunden vollständig aufgedreht werden. Die Nachtabsenkung der Heizungsanlage muss in diesem Zeitraum allerdings abgeschaltet werden.

Nur unter diesen Voraussetzungen ist es möglich, auf Außenaufnahmen Wärmelecks anhand der Wärmestrahlung in der Gebäudehülle aufzuspüren und hierfür eine verlässliche Aussage zu machen. Umwelteinflüsse wie Regen, Wind, Schnee und Sonneneinstrahlung führen auf der Bauteiloberfläche zu einer Abkühlung oder Erwärmung und verfälschen die Wärmestrahlung. Die besten Ergebnisse von Gebäudethermografieaufnahmen werden überdies in den frühen Morgenstunden oder in den späten Abendstunden erzielt. Vorteilhaft ist trockenes und windstilles Wetter.

Gebäudethermografie Mehrfamilienwohnhaus, Energieberater Thermografie, Hof, Nürnberg Erlangen

Grundvoraussetzung ist, dass ein ausreichender Temperaturuntschied von 10-15 Kelvin zwischen Innentemperatur und Außentemperatur ansteht. Weiterhin muss der Wärmestrom von innen nach außen gleichmäßig sein. Das bedeutet, dass die Heizkörper oder Fußbodenheizung am Tag zuvor in allen Räumen aufgedreht werden müssen.

Wärmelecks auf Außenaufnahmen sind nur unter bestimmten Voraussetzungen aufzuspüren. Umwelteinflüsse wie Regen, Wind, Schnee und Sonneneinstrahlung führen auf der Bauteiloberfläche zu einer Abkühlung oder Erwärmung. Diese verfälschen unter Umständen die Wärmestrahlung. Thermografieaufnahmen in den frühen Morgenstunden oder späten Abendstunden erzielen das beste Ergebnis.

Qualität hat seinen Preis

Wand-Dachanschluss Thermografie, Bauthermografie, Nürnberg Hof, Selb Erlangen Fürth
  • Mit der Wärmebildkamera untersuche ich das Gebäude von außen und von innen.
  • Die Erkenntnisse erläutere ich immer direkt vor Ort.
  • Ich gebe direkt am Bauteil Hinweise zur Sanierung der Wärmelecks / Wärmeverluste
  • Aufzeigung von Sanierungsmöglichkeiten
  • Gleichzeitige Erstellung von Infrarotbild und Digitalbild
  • Unterstützung der Thermografie mit Blower Door Gerät
  • Auf Wunsch erstelle ich einen schriftlichen Bericht
  • Häufig erstelle ich 50 bis 100 Thermogfriebilder
  • Die Prüfung dauert in der Regel 2 bis 3 Stunden

Ablauf der Gebäudethermografie

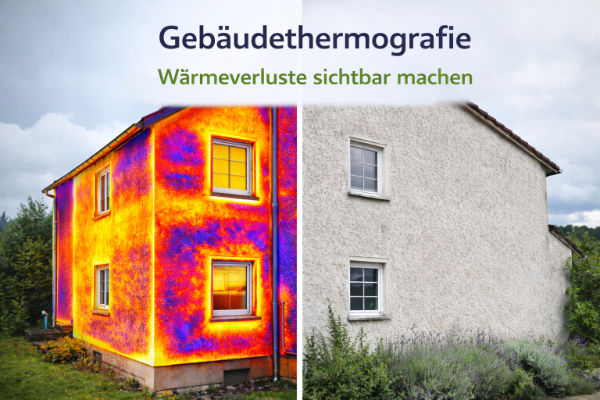

Thermografie eines Einfamilienwohnhauses

Die Gebäude-Thermografie der Außenhülle wird hauptsächlich zur Erfassung von Wärmelecks und Feuchteschäden an der Außenwand eingesetzt. Der Vorteil an den Wärmebildern von Außenflächen ist, dass in der Regel die komplette Gebäudeseite auf einem Bild dargestellt wird. Die unterschiedliche Wärmestrahlung ist dann an den verschiedenen Farben /Temperatur auf dem Bild zu erkennen. Dagegen liefern Wärmebildaufnahmen von Dächern häufig keine verwertbaren Ergebnisse. Dachflächen sind meist geneigt und reflektieren dadurch die Himmelsabstrahlung zu stark.

Wärmebildaufnahmen hinterlüfteter Bauteile wie Fassadenverkleidungen oder ähnlich liefern ebenfalls kein verwertbares Ergebnis. Die Thermografie im Gebäudeinnern dient zur detaillierten Untersuchung und Prüfung von Bauteilen. Typische Wärmebrücken sind beispielsweise Raumecken, Wandanschlüsse und Deckenanschlüsse. Für Innenaufnahmen muss die Temperaturdifferenz zwischen Außentemperatur und Innentemperatur ebenfalls >10-15 Kelvin betragen. Um Wärmelecks aufzudecken sind Innenaufnahmen am besten geeignet.

Thermografie eines Einfamilienwohnhauses

Die Gebäude-Thermografie der Außenhülle wird hauptsächlich zur Erfassung von Wärmelecks und Feuchteschäden an der Außenwand eingesetzt. Der Vorteil an den Wärmebildern von Außenflächen ist, dass in der Regel die komplette Gebäudeseite auf einem Bild dargestellt wird. Die unterschiedliche Wärmestrahlung ist dann an den verschiedenen Farben /Temperatur auf dem Bild zu erkennen. Dagegen liefern Wärmebildaufnahmen von Dächern häufig keine verwertbaren Ergebnisse. Dachflächen sind meist geneigt und reflektieren dadurch die Himmelsabstrahlung zu stark.

Anwendungsgebiete der Wärmebildkamera

Thermografie einer Raumecke, Hof, Nürnberg Gebäudethermografie

Mit der Wärmebildkamera kann ich beispielsweise Leckagen in der Gebäudehülle frühzeitig erkennen. Auf dem Thermografiebild kann gleichzeitig die Temperatur der Bauteiloberfläche abgelesen werden. Somit kann ein Bauteil saniert werden bevor es zu einem Schaden kommt.

Die Sanierung eines Schimmelpilzbefalls verursacht mit Sicherheit höhere Kosten als eine Bauthermografie. Das Einsatzgebiet der Wärmebildkamera beschränkt sich aber nicht nur auf die Untersuchung der Gebäudehülle. Mit der Thermografiekamera bin ich außerdem in der Lage, den Verlauf von Fußbodenheizleitungen sowie die Wärmeverteilung in Heizkörpern darzustellen.

Weitere Einsatzgebiete sind:

  • Energieverluste sichtbar zu machen,
  • Fehlende oder fehlerhafte Dämmung aufdecken
  • Ortung von Leckagen die zu Luftundichtigkeiten führen
  • Feuchtigkeit in der Dämmung, in Dächern und Mauern entdecken
  • Eine Schimmelpilzbildung und schlecht gedämmte Bereiche aufspüren
  • In Flachdächern eingedrungenes Wasser lokalisieren
  • Defekte Warmwasserleitungen sichtbar machen
  • Konstruktionsfehler in der Außenhülle aufdecken
  • Den Trocknungsprozess von Gebäuden überwachen
  • Schwachstellen in der Gebäudehülle durch Wärmebrücken oder Wärmedämmfehler aufspüren
  • Die Ursache für Kondensat- und Schimmelpilz in Wohnräumen lokalisieren
  • Luftleckagen mit einhergehenden Wärmeverlusten, Zugerscheinungen aufdecken
  • Rohrleitungen oder Leckagestellen aufzuspüren
  • Eine baubegleitende Qualitätssicherung bei Sanierungen und Modernisierungen durchführen
  • Energetische Schwachpunkte vor dem Kauf oder der Abnahme aufdecken
  • Wärmestrahlung für das menschliche Auge sichtbar machen

Unterstützung der Thermografie durch Blower Door Gerät

Unterstützung durch Blower Door Gerät

Ventilator in Fensteröffnung eingebaut, Blower Door Gerät mit Thermografie im Einsatz, Energieberater, Nürnberg, Hof Erlangen

Leckageortung bei Blower Door Test

Zur Leckageortung setze ich einen Ventilator in eine Bauteilöffnung wie Fenster oder Außentüre ein und erzeuge so einen künstlichen Unterdruck im Gebäude. Mit der Wärmebildkamera lassen sich in der Regel nur Wärmebrücken, Dämmfehler oder mangelhaft eingebaute Dämmungen grafisch sichtbar machen. Bei der thermografischen Gebäudeuntersuchung und gleichzeitiger Unterstützung mit einem Blower Door Gerät kann ich so noch zusätzliche Leckagen in der Dampfbremse aufdecken. Bei der Leckageortung im Rahmen einer Luftdichtheitstest setze als Service oft eine Wärmebildkamera ein.

Allerdings gibt es auch Grenzen für den Einsatz einer Thermografiekamera. Rückschlüsse auf Energieverluste oder Energieeinsparungen von Heizenergie wie Heizöl, Erdgas oder Strom, kann ich leider nicht geben.

Ventilator in Fensteröffnung eingebaut, Blower Door Gerät mit Thermografie im Einsatz, Energieberater, Nürnberg, Hof Erlangen

Leckageortung bei Blower Door Test

Zur Leckageortung setze ich einen Ventilator in eine Bauteilöffnung wie Fenster oder Außentüre ein und erzeuge so einen künstlichen Unterdruck im Gebäude. Mit der Wärmebildkamera lassen sich Wärmebrücken und Dämmfehler grafisch sichtbar machen. Bei gleichzeitiger Unterstützung mit einem Blower Door Gerät kann ich Leckagen in der Dampfbremse bzw. Luftdichtigkeitsschicht aufdecken.

Thermografie bei der Leckageortung

Steckdose Zugluft, Luftdichtheitsmessung, Thermografie Energieberater, Nürnberg Hof Erlangen Fürth

Unter Einsatz weiterer verschiedener Messgeräte wie beispielsweiese einem Thermoanemometer oder einem Handnebelgerät kann ich so kleine Undichtigkeiten in der Gebäudehülle lokalisieren. Diese können dann gezielt bauseitig oder durch eine Fachfirma beseitigt werden. Hier können Sie sich näher über die Einsatzmöglichkeiten eines Blower Door Gerätes informieren.

Einsatz der Gebäudethermografie in der Energieberatung

Thermografie in der Energieberatung

Förderung KfW-Bank Heizungserneuerung, Energieausweis, Bedarfsausweis, Hof, Nürnberg, Erlangen Selb

Im Rahmen einer Energieberatung setze ich die Wärmebildkamera zur Überprüfung der Gebäudehülle ebenfalls ein. Sofern der Temperaturunterschied zwischen der Innen- und Außentemperatur ausreichend groß genug ist, kann ich mit der Wärnebildkamera die Wärmedämmung der Gebäudehülle überprüfen. Die Erkenntnisse, die ich daraus gewinne, werden im Energieberatungsbericht mit aufgenommen.  Der Thermografiebericht ist selbstverständlich zusätzlich in einer Anlage zum Beratungsbericht beigelegt. Hier erhalten Sie nähere Informationen zur Energieberatung von Wohngebäuden.

Förderung KfW-Bank Heizungserneuerung, Energieausweis, Bedarfsausweis, Hof, Nürnberg, Erlangen Selb

Bei der Energieberatung setze ich häufig die Wärmebildkamera zur Überprüfung der Gebäudehülle ein. Sofern der Temperaturunterschied zwischen der Innen- und Außentemperatur ausreichend groß genug ist, kann ich mit der Wärnebildkamera die Wärmedämmung der Gebäudehülle überprüfen. Hier erhalten Sie nähere Informationen zur Energieberatung von Wohngebäuden.

Thermografie im Energieausweis

Energieausweis Energieberater in Hof bis Nürnberg

Bei der Erstellung eines Energieausweises setze ich ebenfalls die Gebäudethermografie von Fall zu Fall ein. Die Erkenntnisse die dadurch gewonnen werden, haben jedoch keinen Einfluss auf das Ergebnis der Kennwerte die im Energieausweis ausgegeben werden.

Gerne beantworte ich während der thermografischen Gebäudeuntersuchung noch weitergehende Fragen. Jedenfalls soweit mir das mit meiner Fachkompetenz und Fachwissen möglich ist. Gerade das Thema Schimmepilz ist in jedem Winter immer wieder ein aktuelles Thema.Service wird bei EBS Hochfranken immer sehr groß geschrieben.

Wärmebildaufnahme von Heizkörper und Fußbodenheizung

Thermografie einer Fußbodenheizung

Heizkörper Thermografie, Leckageortung, Bauthermografie Nürnberg Hof

Mit der Thermografiekamera spüre ich Schwachstellen in ihrem Heizungssystem auf. Häufig werden einzelne Räume nicht richtig warm. Manchmal tritt aber auch der Fall ein, dass Räume zu warm werden. Meistens ist das der Fall wenn die Zuleitungsrohre bei Fußbodenheizungen nicht ausreichend isoliert werden. Die Heizleitungen geben dann zu viel Wärme ab. Werden bei ihnen auch einige Räume nicht richtig oder zu warm? Nachstehend zeige ich ihnen ein Beispiel wie mit der Thermografie Mängel in einer Fußbodenheizung aufgespürt werden können.

Für die richtige Abbildung von Schwachstellen in der Gebäudehülle bzw. Heizungsanlage sind Temperaturdifferenzen (Innentemperatur/ Außentemperatur) von ca. 15-20° C notwendig. Bei einer Innentemperatur von 20° C sollte demzufolge die Außentemperatur um ca. 0° C liegen. Dazu müssen alle beheizten Räume am Tag der Untersuchung gleichmäßig aufgeheizt sein. Die Wärmestrahlung der Bauteile muss ausreichend groß sein.
Heizkörper Thermografie, Leckageortung, Bauthermografie Nürnberg Hof

Mit der Thermografiekamera spüre ich Schwachstellen in ihrem Heizungssystem auf. Häufig werden einzelne Räume nicht richtig warm. Manchmal tritt aber auch der Fall ein, dass Räume zu warm werden.

Nachstehend zeige ich ihnen ein Beispiel wie mit der Thermografie Mängel in einer Fußbodenheizung aufgespürt werden können.

Meine Fußbodenheizung wird nicht warm

In dem nachstehenden Beispiel habe ich beispielsweise ein Fußbodenheizungssystem in einem Einfamilienwohnhaus mit der Wärmebildkamera untersucht. In dem Wohngebäude wurden einige Räume nicht richtig warm, andere dagegen richtig heiß. Überdies gibt es einen überhitzten Raum mit einer Temperatur von ca. 27°C. Das Raumthermostat ist aufgrund der hohen Temperatur nicht mehr in der Lage den Wohnraum ausreichend zu regulieren.

Die Untersuchung der Fußbodenheizung wurde in mehreren Tagen mit unterschiedlichen Zuständen der Heizungsanlage durchgeführt.

ungedämmt Zuleitungen in der FBH

Rohrverlegung von Fußbodenheizung, Thermografie Nürnberg Hof Erlangen

Nicht selten werden Zulaufleitungen und Rücklaufleitungen der Fußbodenheizungen vom Heizverteiler ungedämmt über einen Flur oder eine Diele in die Einzelräume verlegt. Dabei entsteht das Problem, dass die Zulaufleitungen die Wärme durch Wärmestrahlung an den Flur oder die Diele abgeben und diesen dadurch überhitzen. Ferner lässt sich die Raumtemperatur im Flur oder in der Diele nicht mehr mit dem Raumthermostat steuern.

Dementsprechend war das auch in diesem Wohnhaus so der Fall. Der Flur wurde derart unangenehm warm, dass die überschüssige Energie zwangsläufig über die Fensterlüftung nach außen abgelüftet werden musste. Mit Energiesparen hat das dann auch eher weniger zu tun. Hinzu kommt in diesem Fall noch, dass Bereiche vorhanden waren die nicht ausreichend erwärmt wurden.

Rohrverlegung von Fußbodenheizung, Thermografie Nürnberg Hof Erlangen

Nicht selten werden Zulaufleitungen und Rücklaufleitungen der Fußbodenheizungen vom Heizverteiler ungedämmt über einen Flur oder eine Diele in die Einzelräume verlegt. Dabei entsteht das Problem, dass die Zulaufleitungen die Wärme durch Wärmestrahlung an den Flur oder die Diele abgeben und diesen dadurch überhitzen. Ferner lässt sich die Raumtemperatur im Flur oder in der Diele nicht mehr mit dem Raumthermostat steuern.

Kalte Bereiche in der Fußbodenheizung

Kalte Bereiche in der FBH

Dementsprechend war das auch in diesem Wohnhaus so der Fall. Der Flur wurde derart unangenehm warm, dass die überschüssige Energie zwangsläufig über die Fensterlüftung nach außen abgelüftet werden musste. Mit Energiesparen hat das dann auch eher weniger zu tun. Hinzu kommt in diesem Fall noch, dass Bereiche vorhanden waren die nicht ausreichend erwärmt wurden.

Mit der Thermografiekamera können gleichfalls aber auch Bereiche in Fußbodenheizungen lokalisiert werden, die nicht ausreichend warm werden. Grundsätzlich kann das aber auch mehrere Ursachen haben. In diesem Fall liegt das daran, dass in großen Bereichen keine Heizleitungen verlegt wurde.

Der Verlauf der Heizleitungen sowie die Abgabe der Energie der Fußbodenheizung ist auf diesem Bild sehr gut zu erkennen. Allerdings gibt es in diesem Wohnhaus auch Bereiche in denen überhaupt keine Heizleitungen verlegt sind. Dabei entstehen Flächen die unter Umständen ungangenehm kalt bleiben und die Energie die eigentlich den Raum erwärmen soll nicht ausreicht. Die Verlegung der Fußbodenheizleitungen lässt sich am Besten kontrollieren wenn der Estrich eingebaut ist.

Dementsprechend war das auch in diesem Wohnhaus so der Fall. Der Flur wurde derart unangenehm warm, dass die überschüssige Energie zwangsläufig über die Fensterlüftung nach außen abgelüftet werden musste. Mit Energiesparen hat das dann auch eher weniger zu tun. Hinzu kommt in diesem Fall noch, dass Bereiche vorhanden waren die nicht ausreichend erwärmt wurden.
Mit der Thermografiekamera können gleichfalls aber auch Bereiche in Fußbodenheizungen lokalisiert werden, die nicht ausreichend warm werden. Grundsätzlich kann das aber auch mehrere Ursachen haben. In diesem Fall liegt das daran, dass in großen Bereichen keine Heizleitungen verlegt wurde.

unregelmäßige Verlegung der Rohre

Thermografie der Verlegung von Heizleitungen, Bauthermografie Energieberater Hof Erlangen

Der Verlegeabstand der Heizleitungen lässt sich mit der Wärmebildkamera ebenfalls relativ gut bestimmen. Am besten sind die Leitungen bei einem Fliesenbelag zu erkennen. Die Wärme wird bei einem Steinbelag direkt weitergeleitet. Beispielsweise sind die Leitungen bei einem Teppichbodenbelag nicht so deutlich zu erkennen. Anhand der Wärmestrahlung kann der Leitungsverlauf sehr gut nachvollzogen werden.

Mit der Thermografieaufnahme ist es auch möglich die Länge der verlegten Heizleitungen zu bestimmen und so die erreichbare Heizlast zu berechnen. Diese kann dann wiederrum mit der notwendigen Raumheizlast verglichen werden. Unstimmigkeiten, zwischen dem Auftraggeber und Auftragnehmer, über die Menge der verlegten Leitungen können diese Bilder relativ schnell beseitigt werden.

Thermografie der Verlegung von Heizleitungen, Bauthermografie Energieberater Hof Erlangen

Der Verlegeabstand der Heizleitungen lässt sich mit der Wärmebildkamera ebenfalls relativ gut bestimmen. Am besten sind die Leitungen bei einem Fliesenbelag zu erkennen. Die Wärme wird bei einem Steinbelag direkt weitergeleitet. Beispielsweise sind die Leitungen bei einem Teppichbodenbelag nicht so deutlich zu erkennen. Anhand der Wärmestrahlung kann der Leitungsverlauf sehr gut nachvollzogen werden.

Defekte Thermostate

Fußbodenheizverteiler mit elektronischem Thermostat, Energieberater Nürnberg Hof Erlangen
Es gibt viele Gründe warum einzelne Räume nicht richtig warm werden. Zum einen kann das am elektronischen Thermostatventil liegen. So wie ich das in diesem Bild darlegen konnte. Zum anderen aber auch an falsch eingestellten Volumenstrombegrenzern. Teilweise habe ich aber auch schon Leitungen orten können, in denen überhaupt keine Wärme transportiert wurde. Zum Beispiel können Luftblasen in der Heizleitung den Wassertransport komplett unterbrechen.

Ohne Wärmebildkamera sind diese Bauteilmängel dann nur schwer aufzudecken.

Gerade bei Fußbodenheizungen ist es extrem wichtig die richtige Energiemenge mit der entsprechenden Vorlauftemperatur jedem Raum zuzuführen. Aufgrund der geringen Vorlauftermperaturen werden sonst die Räume nicht ausreichend warm.

Fußbodenheizverteiler mit elektronischem Thermostat, Energieberater Nürnberg Hof Erlangen
Es gibt viele Gründe warum einzelne Räume nicht richtig warm werden. Zum einen kann das am elektronischen Thermostatventil liegen. So wie ich das in diesem Bild darlegen konnte. Zum anderen aber auch an falsch eingestellten Volumenstrombegrenzern.

Fazit

Heizkörper Thermografie, Leckageortung, Bauthermografie Nürnberg Hof

Infolgedessen konnte ich mit der Wärmebildkamera an dem Heizungssystem inkl. installierter Technik 4 gravierende Fehler finden. Folglich wurde in einem gemeinsamen Gespräch mit den beteiligten Fachfirmen wie Heizungsinstallateur, Elektroinstallateur und Bauherr meine Erkenntnisse besprochen und Lösungen für die Behebung der Mängel gefunden.

Alle erkannten Mängel am Heizungssystem wurden letztendlich behoben und die Anlage richtig eingstellt. In der darauf folgenden Nachprüfung stellte ich keine weiteren Schwachpunkte fest. Im Grunde genommen wird jetzt jedem Raum genau die Wärme zugeführt, die notwendig ist um diesen in der gewünschten Raumtemperatur zu erwärmen.

Häufige Fehler eines Heizungsverteilsystems

Fehler von Heizungsverteilsystemen

  • kein hydraulischer Abgleich des Systems
  • Ungedämmte Zuleitungen, Rücklaufleitungen
  • Defekte Thermostatregler
  • Defekte Stellmotoren
  • Luftblasen in den Heizleitungen

Als Energieberater für Wohngebäude & Denkmäler berate ich Sie selbstverständlich kostenlos.

Service steht bei EBS Hochfranken sehr hoch. Gerne können Sie alle ihre Fragen zur Gebäudeuntersuchung mit der Wärmebildkamera von ihrem Haus oder ihrer Wohnung in unserem Kontaktformular stellen.

Im Rahmen unseres Service beantworte ich selbstverständlich für unsere Kunden auch nach der Auftragsabwicklung noch alle weitergehenden Fragen.

Wenn Sie gerne persönlich mit uns Kontakt aufnehmen möchten können Sie uns schnell und einfach Ihr Anliegen schicken. Wir werden uns schnellst möglich mit Ihnen in Kontakt setzen.

+49 (0) 9281 470 327

Falls Sie Fragen oder eine persönliche Beratung wünschen, rufen Sie einfach an! Wir helfen Ihnen gerne.

m.schneider@ebs-hochfranken.de

Schreiben Sie uns gerne eine E-Mail mit persönlichen Anregungen oder Problemen.

Datenschutzerklärung

Weiterführende Links

Unsere Zertifizierungen

Effizienzhaus-Experte von Nürnberg, Hof, Bayern, Erlangen
Logo Fachverband für Luftdichtheit, Nürnberg, Hof Erlangen, Bamberg, Fürth
Zertifzierung ISO 17024, Feuchte und Wärmeschutz Sachverständiger in Hof, Erlangen, Nürnberg, Bamberg
Sachverständiger Schimmelpilz zertifiziert, Nürnberg, Hof, Bayern, Erlangen
Logo EnergieeffizienzExperte
X

Gut

4,9 / 5,0
